大津市エアコン取り付け｜2階へ2台設置＋専用回路増設工事｜内線規程に基づく安全施工

大津市で、戸建2階へエアコン2台の新規取り付け工事と、２ヶ所の専用回路増設を行いました
専用回路は電気工事の安全基準『内線規程』に基づいた施工となります

エアコンは100V・6畳用など比較的小型の機種でも、専用回路が必要とされており、

安全性・耐久性の観点からも非常に重要なポイントです！

２０２５年１１月１１日（火）

大津市本堅田のK様邸へ

築４０年以上とお聞きしており、２階のエアコン設置個所に専用回路がありません
分電盤は１階なので、詳しくブログで紹介しましょう♪



１　エアコン専用回路が必要な理由

今回のエアコン取り付け機種は、三菱電機“霧ヶ峰”MSZ-GV2224-Wです

『専用回路が無くても、６畳用の消費電力なら延長コードでもいけるやん！』

というのが、理数系で頭の切れる人が言いそうなセリフですがっ！

エアコンの開梱時に同封してある据付説明書には『専用回路＋専用コンセント』が前提となっております

専用回路とは、分電盤内の小ブレーカーｘ１⇔専用コンセントｘ１の事を指します

内線規程に抜きには話せないので解説をしていきましょう！



据付説明書についてはこちらです



1.1　内線規程って何？

電気設備の安全な使い方や、施工方法をまとめた民間の技術ルールになります

ただし法律ではないのですが、あらゆる電気工事の現場ではこれに則った『電気法律』の扱いになっています



1.2　内線規程は誰が作ったの？

内線規程は日本電気協会が作成しております

内容は、電力会社（関西電力）・電気工事の専門会社・電化製品メーカー・電気設備メーカー・学識経験者

等の電気関係選りすぐりのメンバーで、現場＋メーカー＋電力会社の元で精査された設計であり教科書のようなものになります



1.3　電気の法律と内線規程の関係

『電気工事士法』というのが法律

『内線規程』というのが施工方法

となっており、法律の内容を内線工事が補助をしている関係性になっています



1.4　内線規程は法律では無いが電気の教科書

1.3で記述したように、法律である電気工事士法と⇔内線規程は２つで１つの関係です

内線規程は、あらゆる電気の専門家が決めた安全のためのルールという位置付けです

内線規程に強制力があるのは、以下の通りです
・電力会社が電気を引き込む際に、内線規程を基準に施工しています

・漏電や火災の際、消防や保険会社は内線規程に準じた工事だったか？

で施工不要等の違法性を判断しています
・メーカー製品や施工説明書も内線規程を基準に製作されています



1.5　エアコンに専用回路は必要なのか？

内線規程では、

『大きな電力を使う機器』

『長時間運転する機器』は、

『専用回路を設ける事が望ましい』

とされており、正しくエアコンはこれに該当いたします



1.6　結局のところ内線規程とは？

『電気工事のプロが、全員で決めた安全ルールの決定版』になります

規定を守る⇒法律に則った工事

規定を守らない⇒手抜き工事

という事になります



２　２台エアコン設置＋２回路増設

今回の工事レイアウトは以下の通りです

・戸建２階の２部屋へ新規エアコン取り付け

・２台とも室外機は地上設置

・１階LDKに分電場、ただし外壁に面していない場所

分電盤には４か所ブレーカーの空きがあるので、今回の工事で２個使用しました

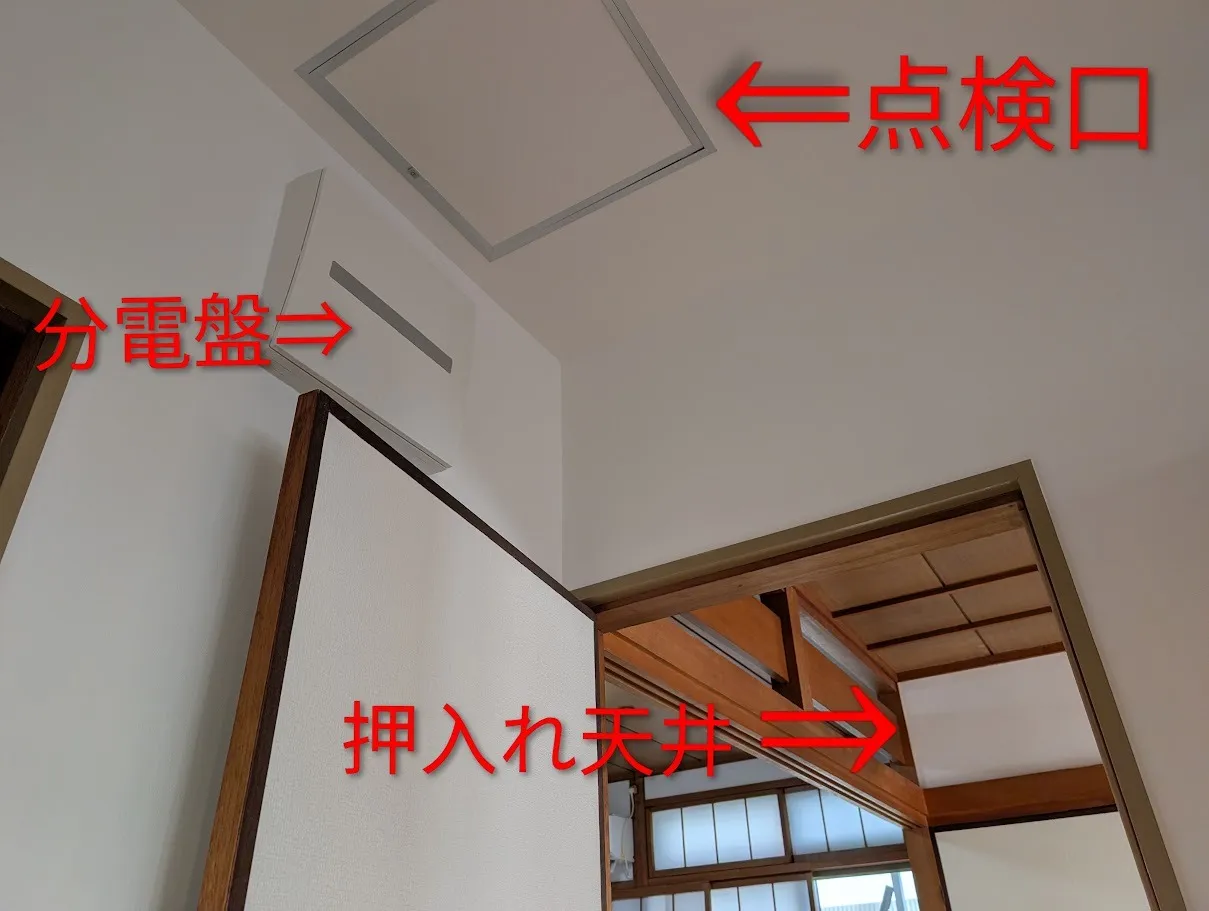

そこから直ぐ上には点検口があり、

押入れ天井までの部分で、配線は隠蔽になっています（画像１枚目）

押入れ天井の中から⇒屋外へ配線を出し⇒エアコン配管に沿わせ（画像２枚目）

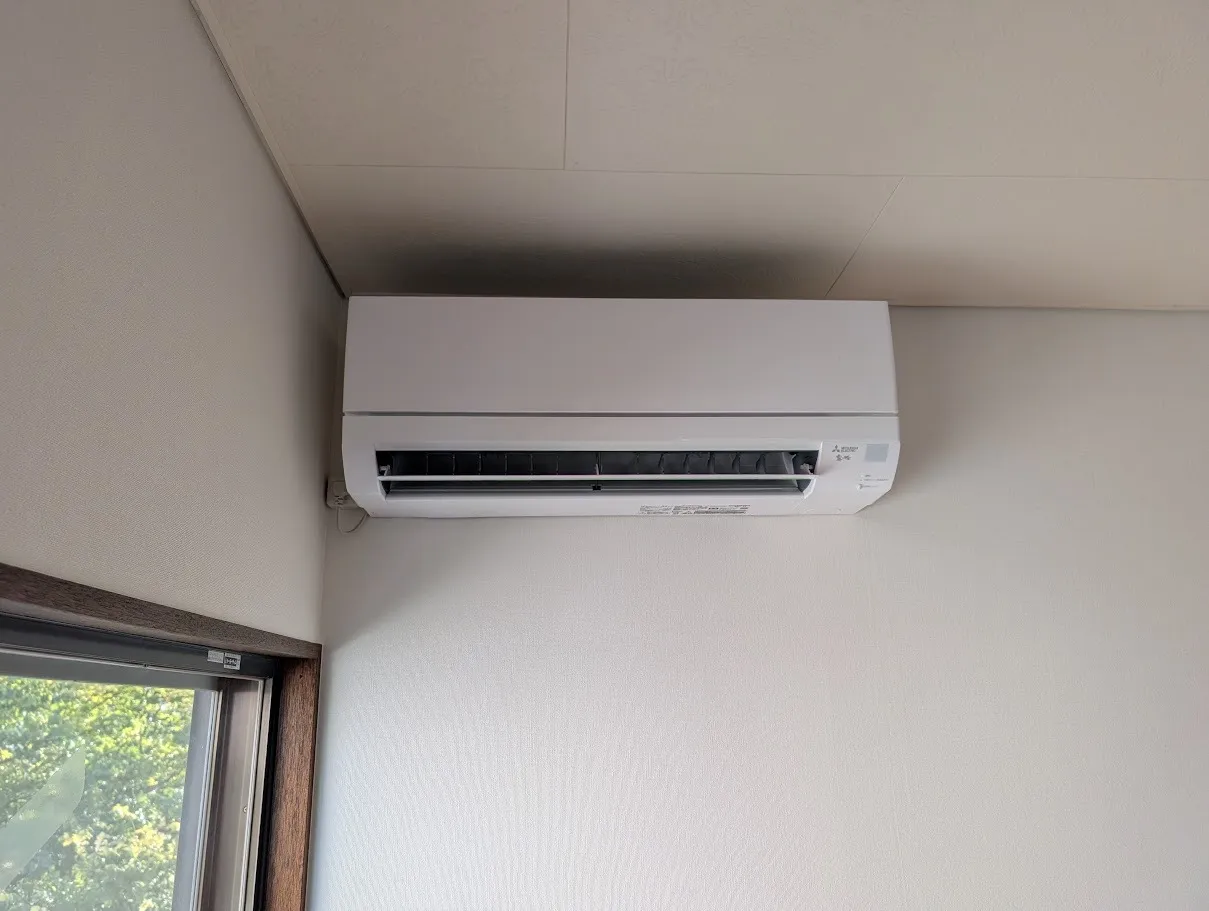

室内機の真横に新規でコンセントを作成しております（画像３枚目）



３　エアコン専用回路工事の費用目安
今回の専用回路は、分電盤⇔コンセントまで約１０～１５ｍになります

１階屋内は天井裏での隠蔽配線で、屋外から２階へはPF管での保護＆化粧カバー内部の配線になるので、

１か所あたりの工事費用は、￥33000（税込）になりました

専用回路の増設は、ホームページ内＞料金表でも要御見積になっている理由は、

その現場の難易度により費用が変ってくるからになります



４　エアコン取り付け＆専用回路増設完了です♪

戸建2階へのエアコン取り付けと、専用回路の配線ルートや配管の取り回しにも配慮し、

見た目と今後の安全性を両立をさせた施工を心掛け工事を行いました

今回のブログのような専用回路が必要なお客様は、

お気軽にお問合せしてみてください

※夏の繁忙期は、専用回路の工事は承っておりません
