滋賀のエアコン取り付け｜高所作業の室外機吊上げはロープアクセスで完了

２０２５年１２月０７日（土）

滋賀県栗東市のとあるハイツへ

高所作業でエアコン室外機吊上げありの、

エアコン取り付け工事にお伺いいたしました

お客様からは、他店で断られた高所作業とお聴きしております

詳しくブログで紹介していきましょう！



１　高所作業のエアコン室外機吊上げ

1.1　室外機専用置場へのアクセスが困難です！

ハイツ３階のお部屋に、新規エアコン取り付けです

屋内側は何の問題もないのですが、

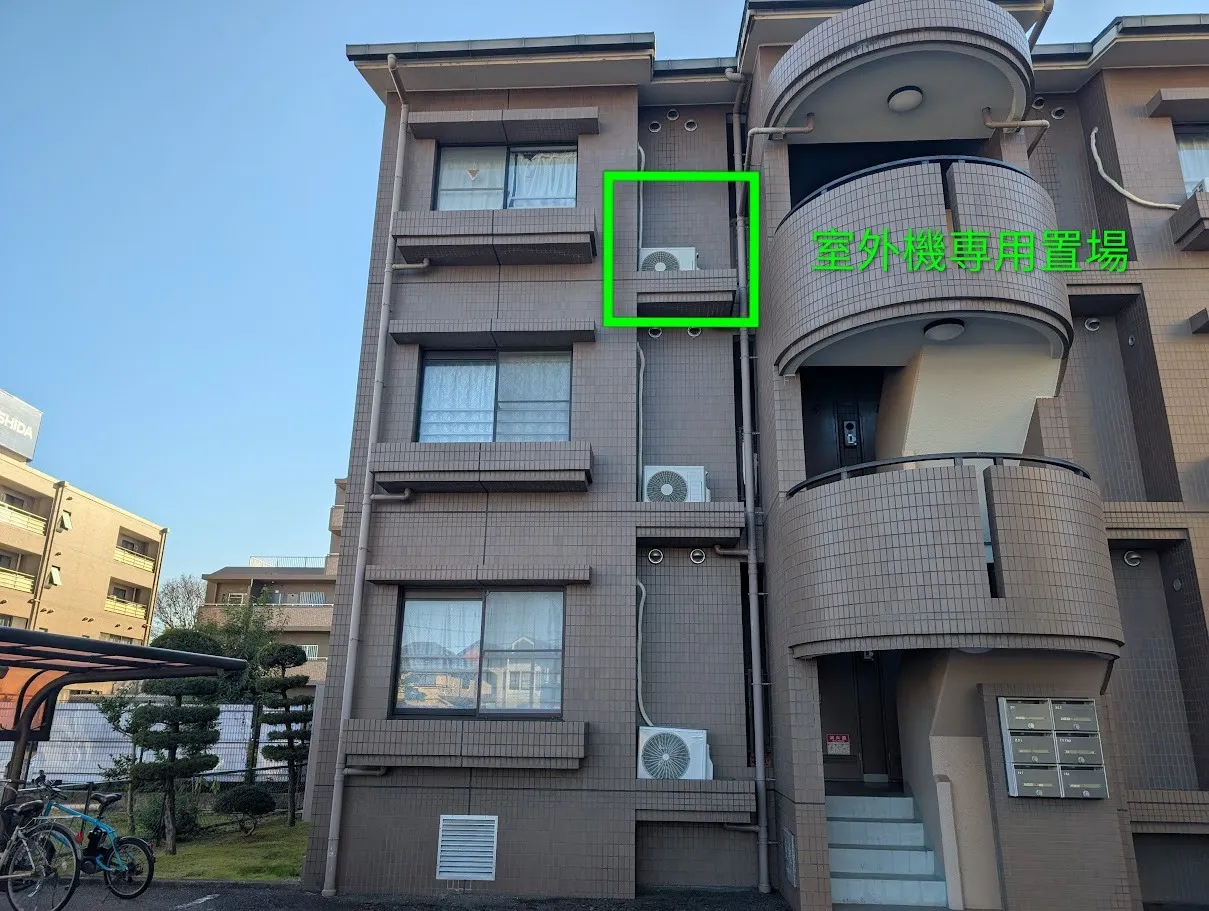

室外機専用置場は歩いてはいけない場所にあります（画像１枚目）

御依頼当初は画像での確認のみで、簡単に出来そうやん♪と思っておりましたが、、、

窓からの足場もないですし、階段の踊り場からもかなり離れた距離です

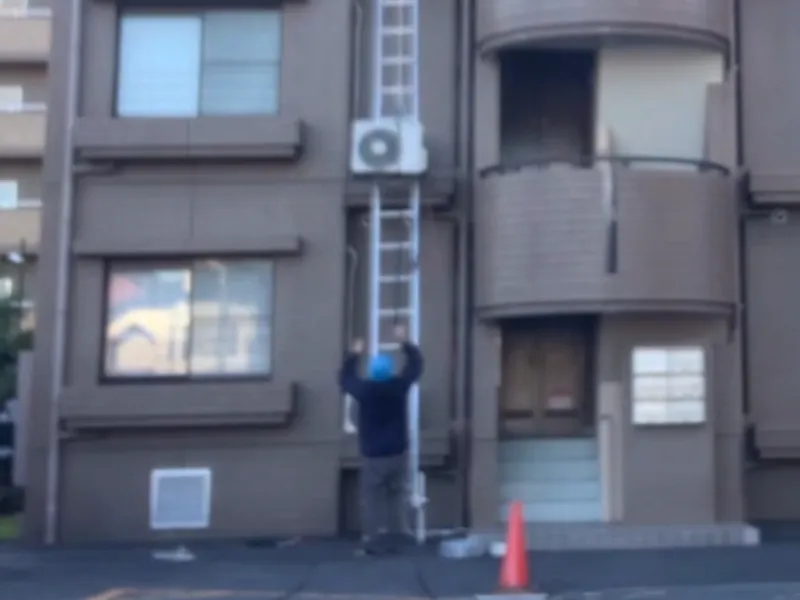

１階２階のお部屋も同じレイアウトですが、ハシゴで登れば何とでもなる作業です♪がっ、

３階は、地上から約６．３ｍの場所まで登らないといけません

さて他のエアコン業者様ならどうしますかね？



1.2　ロープアクセスの応用：３倍力のプーリーシステムで室外機吊上げ

誰もが義務教育で習った力学のお話です

少しでも分かりやすく伝われば幸いです



室外機20kgを３階まで上げる方法も色々あるのですが、

一番の力業は、作業員が室外機を肩に担いで気合で登る！です（笑）

一見簡単そうですが、失敗したら大事故＆大怪我に繋がる危険な行為です！



今回は、より安全に考慮したロープアクセス技術の応用編で、

３倍力のロープシステムで地上から室外機吊上げを行いました♪

類似した呼び名は、『３倍力』『定滑車システム』『メカニカルアドバンテージ』等、意味は同じです



３倍力ですので、室外機重量20kgですが、引く際は1/3の7kgほどの力で引けるから楽ちんです♪

実際にはプーリー損失があるので、もう少し重いと思いますが、

肩に担ぐことを考えると、とても楽な作業になります♪



他にも窓から室外機をロープで吊りながら室外機置場まで搬入もありだと思いますが、

その方法はまた別のブログで紹介です



※因みにいつも活躍する天ツールは電動ですが、

ワイヤーの有効長が4.5ｍなので３階までは引き上げられません



聞きなれない言葉で何の事か？分からないと思うので、

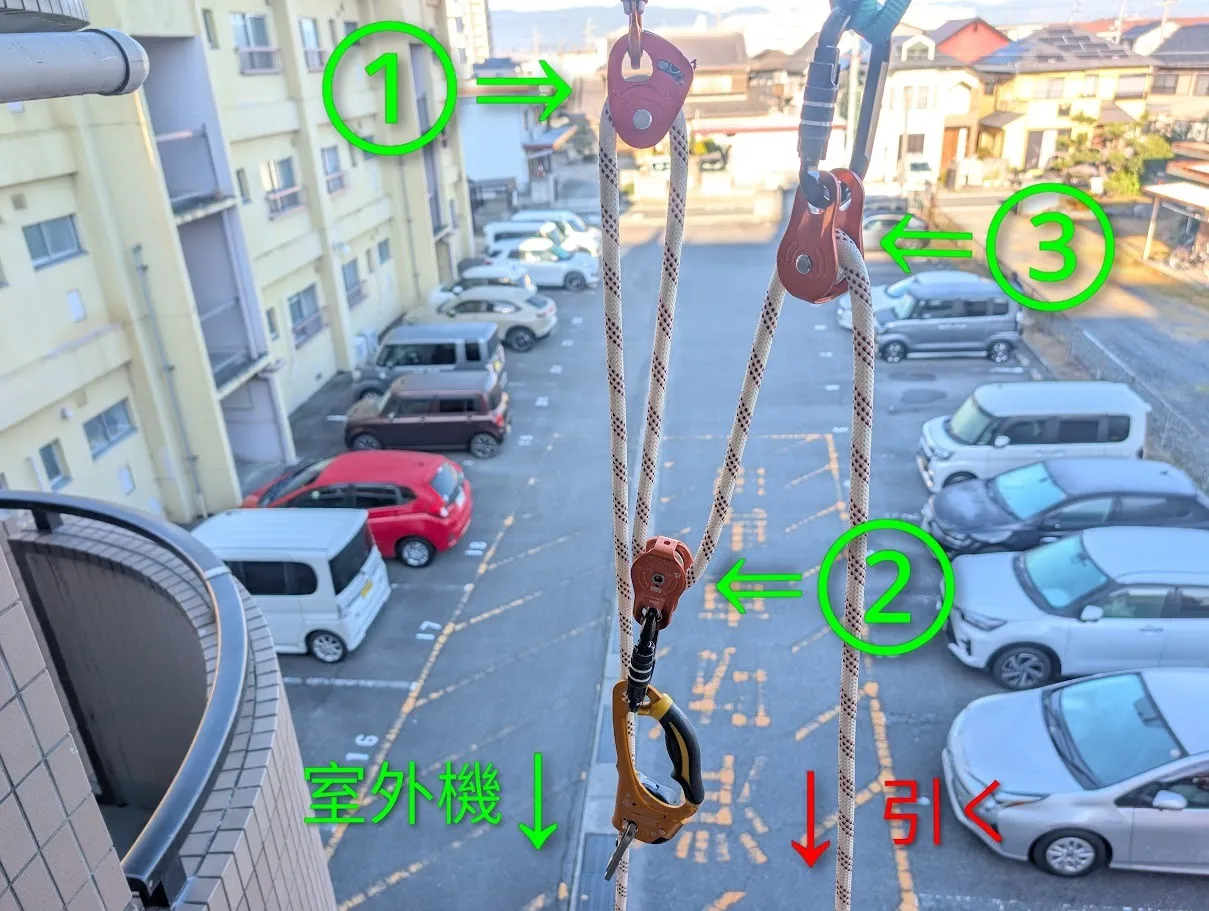

画像２を見ながら、①②③について解説していきます



①PETZL：マイクロトラクション

３倍力システムの要、カム付プーリーです

スリングを介して、カラビナでセットしてあります

引き上げの際に、手を滑らしたり離してもカム付なので落ちないです（←ここ大事）

支点には引き上げ時に、対象物のｘ２倍の荷重が掛かるので注意が必要！

同社のグリグリやID's等のディッセンダーでも使用可能ですが、プーリーの摩擦損失を考え

カム付プーリーの選択です、



・超軽量かつコンパクトな高効率セルフジャミングプーリー

・シールドボールベアリング付きのため高い効率を発揮 (91 %)

・カムを開いた状態で固定すれば、通常のプーリーとして使用できます。氷や泥の付いたロープでも機能します

・直径 7 ～ 11 mm のロープで使用できます

・ロープのセット方法の図が刻印されています

・クレバスレスキュー、ホーリング、セルフレスキュー用に、また緊急用アッセンダーとして使用できます



スペック

重量: 85 g
認証: CE EN 567、 UKCA、 UIAA
対応するロープの最小径: 7 mm
対応するロープの最大径: 11 mm
滑車のタイプ: シールドボールベアリング
滑車の径: 27 mm
最大使用荷重: 2 x 2.5 = 5 kN
破断強度: 2 x 7.5 = 15 kN
セルフジャミングプーリーとしての最大使用荷重: 2.5 kN
セルフジャミングプーリーとしての破断強度: 4 kN
効率: 91 %
※PETZL_HPより引用



②③PETZL：マイクロトラクション

３倍力システムの２個目・３個目の滑車プーリーです

②のプーリーも支点には、対象物のｘ２倍の荷重が掛かるので注意が必要！

カラビナを経由して、PETZL：アッセンションに接続してあります

ここは代用で、レスキューセンダー等の他のアッセンダーも使用できます

②個目のプーリーを、室外機に直接取り付けると、ロープの全長が約３倍必要になるので、

この様なセッティングになります



・ロープクランプとの組み合わせやセットが素早く行える固定サイドプレート

・ホーリングシステムでの使用や、力の向きを変えるためのプーリーとしての使用を考えたデザイン

・自己潤滑性ブッシュ付滑車により高効率



スペック

重量： 90 g

ロープの直径： 7 – 13 mm
滑車： 21 mm
効率： 71 %
最大使用荷重： 2.5kN x 2 = 5kN
破断強度： 11.5kN x 2 = 23kN
CE EN 12278

※PETZL_HPより引用



1.3　アンカーポイント（支点）の取り方

画像２の①と③の固定はどうしているの？

と勘の良い人は気づくと思いますが、

室外機の重量・引く際の荷重等を考慮した強固な場所を構築する必要があります

今回のプーリーシステムの要です教えられません（笑）



２　高所作業で他所でエアコン取り付けを断られたお客様へ

今回は室外機の設置個所が高所作業＆難所により、他所で断られた案件でしたが、

助手くんと阿吽の呼吸でサクサクで完了です(*^^)v

当店は難易度の高い高所作業でも断りませんので、御気軽にご相談してみてくださいねっ
