2025/06/02

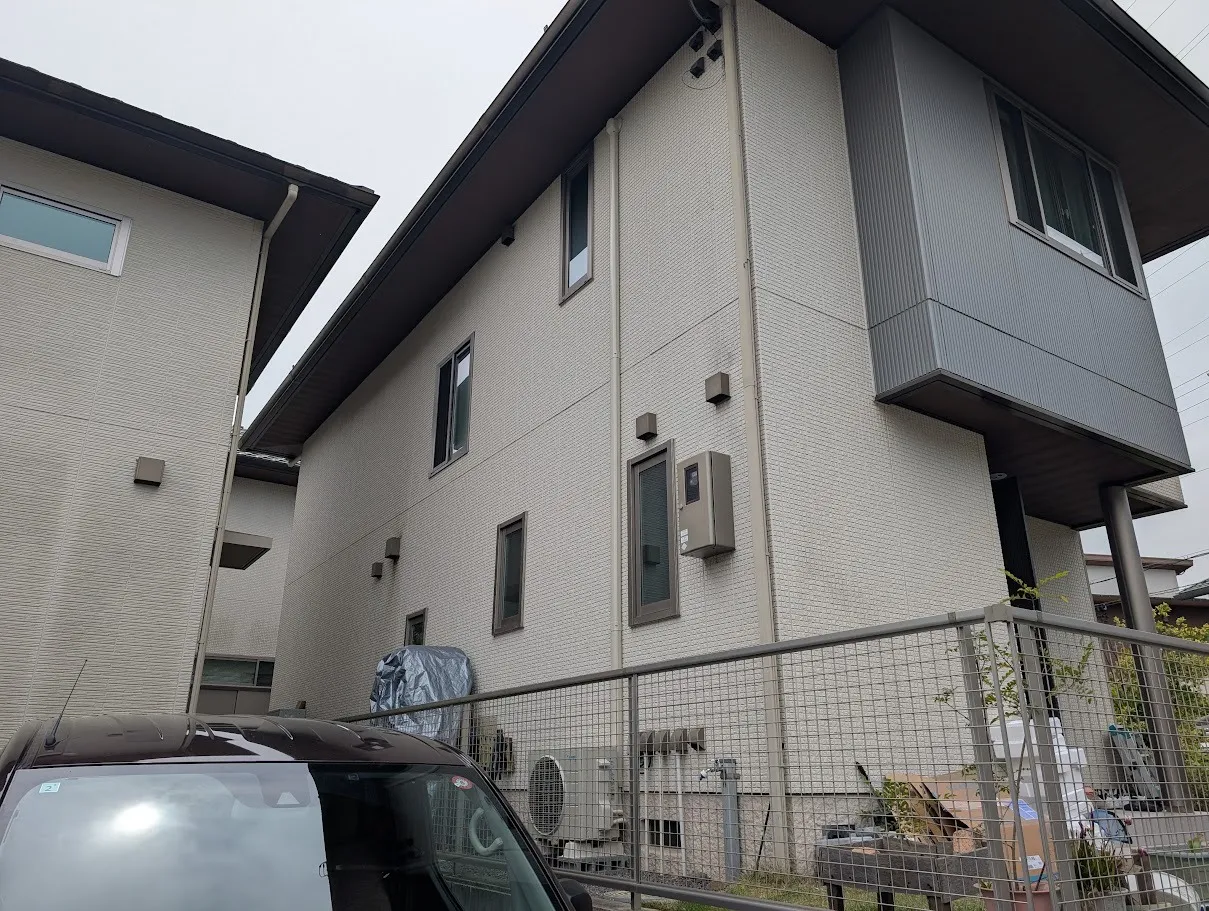

滋賀県大津市仰木の里東(読み:おおつしおうぎのさとひがし)のF様からの御依頼で、

戸建2階のお部屋へ新規エアコン取り付け工事にお伺いさせていただきました

打合せ当初から、クローゼット配管の排水勾配がほぼ無かったので、

ハウスメーカー様を通して壁穴位置の修正を依頼しておりましたが・・・

詳しくはブログで解説していきましょう



1 クローゼット上配管は壁穴位置の変更で対応です!

1.1 新築の壁穴位置が正しいとは限らないのです

実は新築から10年以上経つ戸建住宅ですが、

今回エアコン取り付けを行うお部屋は新規工事になります

エアコンの壁穴は、屋内側がクローゼットの扉上にあり、

屋外側がクローゼット上の点検口を外した先に見える部分になります(画像1枚目)

F様からおおよそのエアコン工事に関わるレイアウトは画像で確認できたのですが、

屋内外の壁穴位置の高さを確認していただいた所、

壁穴距離1000mmに対して、高低差約20mmが実測値との事で、

たった2%の下り勾配しか確保出来ませんでした

完全に設計した人の・・・と色々と思うわけですが、

ハウスメーカー様の対応って意外と冷たいものでした



1.2 下り勾配確保の壁穴位置の変更です

工事で何とかする方向でF様にはご説明して、

排水勾配の確保のために、室内機をコンパクトサイズのD社S254ATESを選択です!

この機種ですと室内機高さ250mm+上部スペース30mm=据付有効長280mmで済みますので、

屋内側の壁穴位置を上側+40mmに変更して、6%の下り勾配を確保いたしました♪

因みに外壁側の壁穴位置を下げる工事プランもあったのですが、

外壁の防水保障との絡みで、屋内側の選択となりました

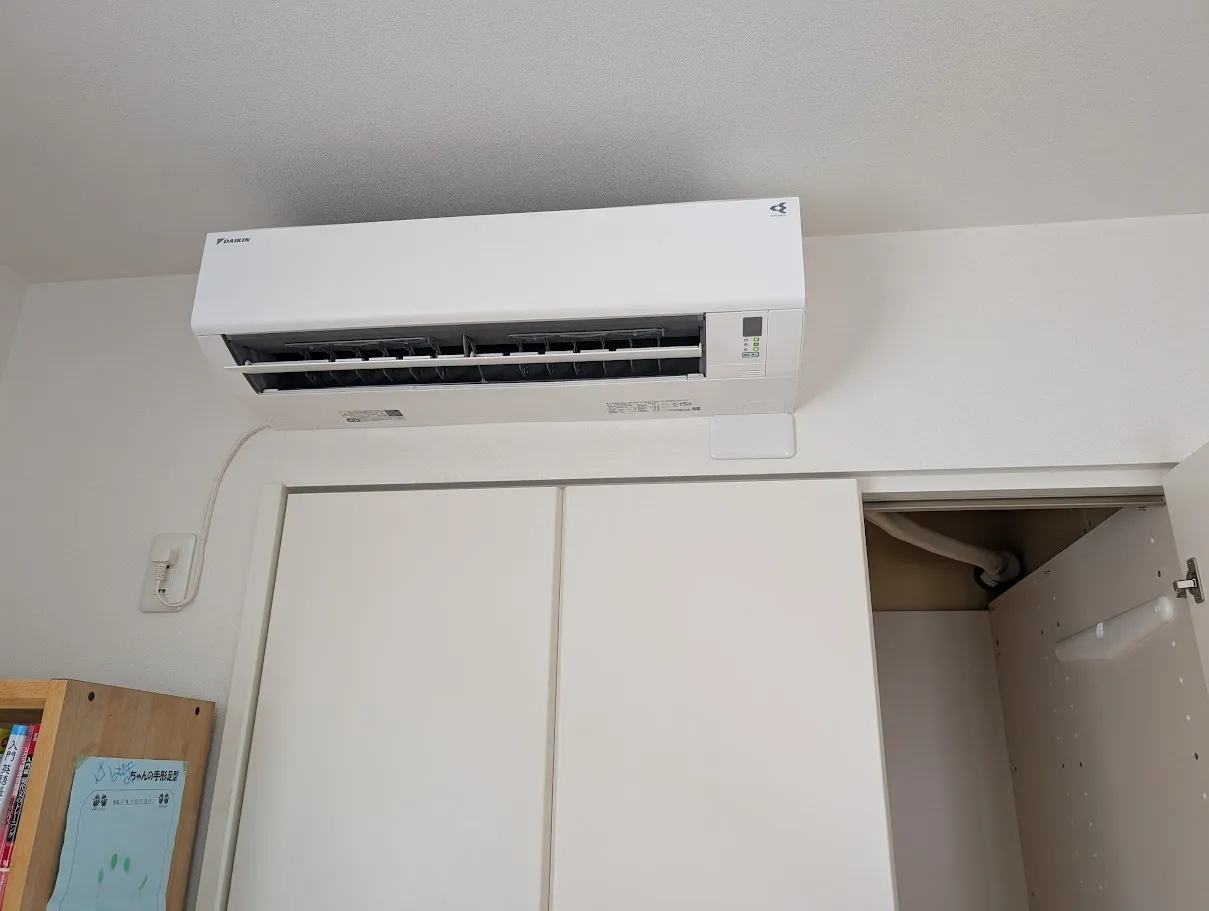

1.3 室内機下側の壁穴はコンセントプレートで隠します

室内機の真下の壁穴は、ダミーの屋内化粧カバーで隠す予定でしたが、

実際にはクローゼット扉と⇔室内機下側の隙間が狭かったのでコンセントプレートで塞ぎました(←穴なしタイプ)
意外と主張しないアイテムなので、お客様に喜んでいただけました



2 クローゼット上配管のエアコン取り付け完了です♪

クローゼット上の天井部分は蓋が付くので、水漏れや結露が発覚した時には大惨事!

と言う事が想定出来ます

ハウスメーカー様的には2%の下り勾配で問題が無いらしいですが、

排水はある程度の勢いが無いと詰まってしまいます!

隠蔽部分は断熱ドレンの使用と、配管接続部分にはやり過ぎくらいの断熱処理を施工しておきました!

同様のレイアウトでエアコン取り付けを御依頼のお客様は、

是非ご依頼していただきますよう、宜しくお願い申し上げますm(__)m

----------------------------------------------------------------------
