隠蔽配管の入替施工事例｜室内機からクローゼット点検口内で配管接続！

２０２３年１月６日(金)

滋賀県大津市木の岡町（読み：おおつしこのおかちょう）のI様からのご依頼で、

２台目の６畳用エアコンの入替工事となります



今回の室内機設置個所の裏側は、クローゼット天井部分になり点検口内作業です

通常室内機からの配管を、壁穴へ通して施工するのが標準工事なのですが、

半隠蔽配管の様な構造となり、珍しい施工事例となります



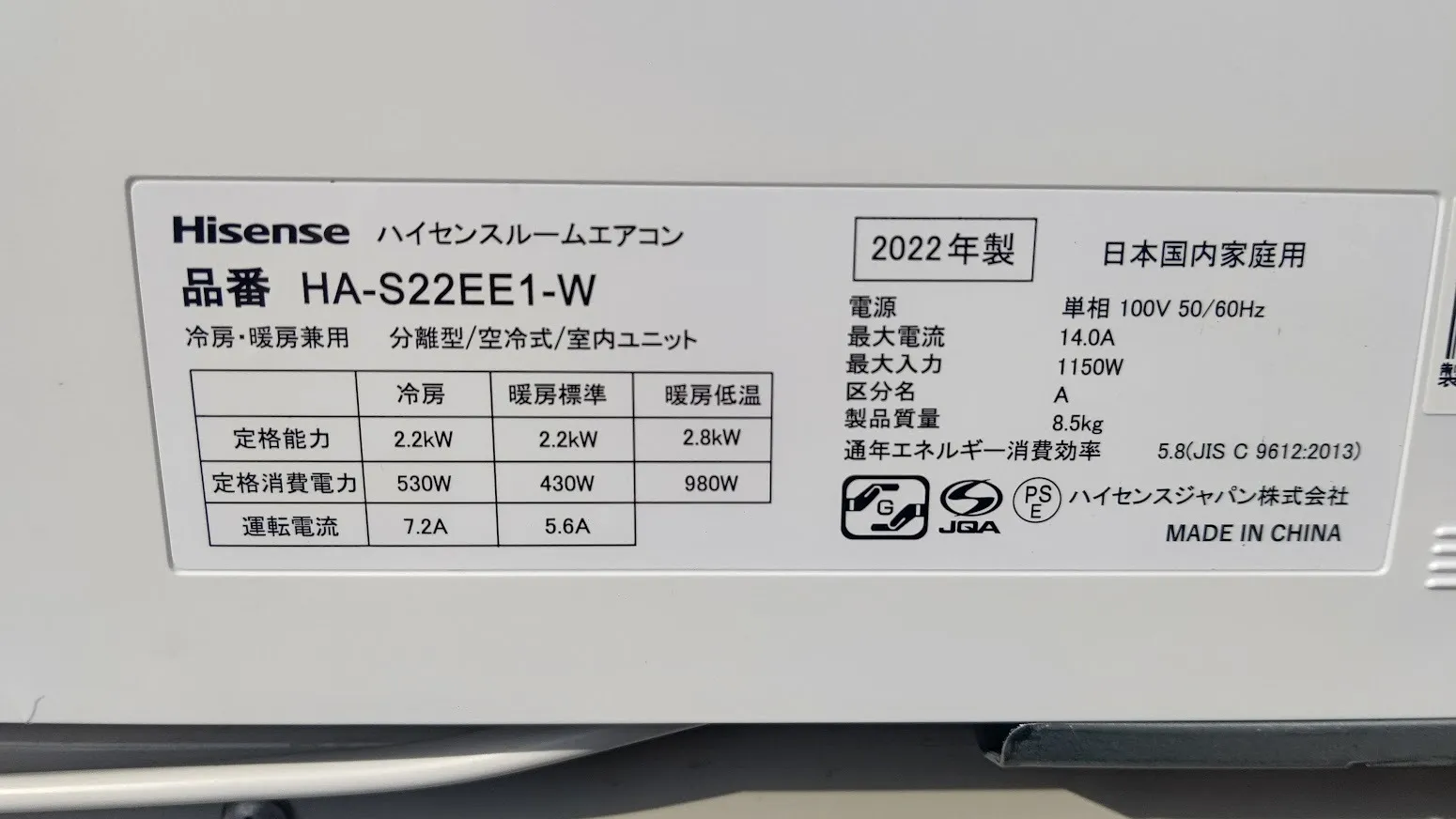

１台目室内機の高さ250ｍｍのエアコンはこちら｜室外機は２段アングルの上側です



１　エアコン取り付け機種詳細

メーカー：ダイキン

型番：F22ZTES-W“Eシリーズ”

年式：2022年

畳数目安：8畳

フィルター自動お掃除なし

定格電源：100V15A（平行型)

配管：２分３分

年間電気代：19359円

多段階評価：★★

冷房消費電力：580W

暖房消費電力：470W

室内機サイズ：幅770x高さ285x奥行233mm

室外機サイズ：幅675(+65)x高さ550x奥行284mm(+42)

室内機：8kg

室外機：20kg

通年エネルギー消費効率：5.8(JIS C 9612:2013)



２　半隠蔽配管のエアコン取り付け工事詳細

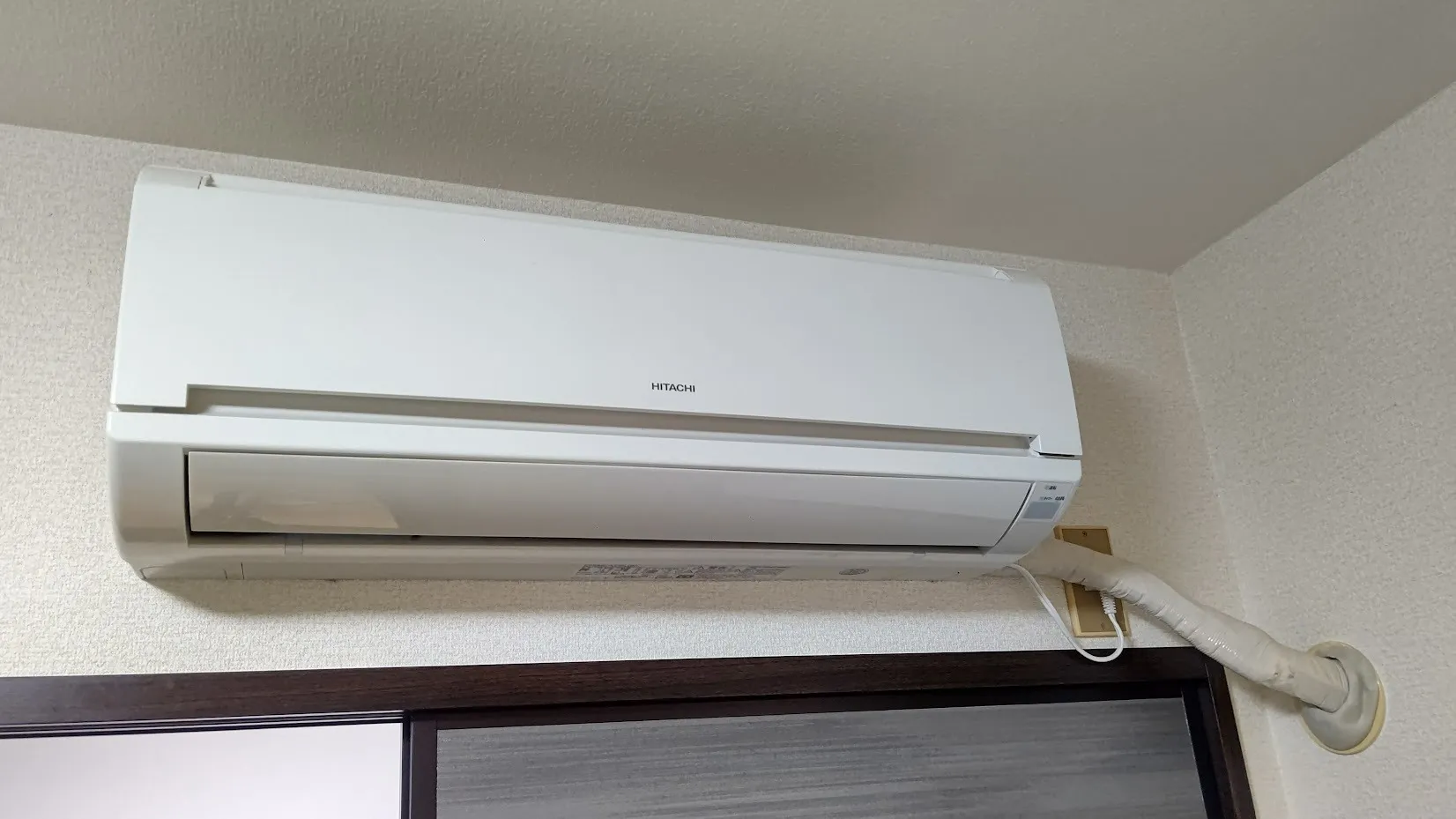

古いエアコンをフロンガスを回収してばらし⇒元の壁穴にダイキンのEシリーズを合わせてみると、

室内機の本体が天井に接触！

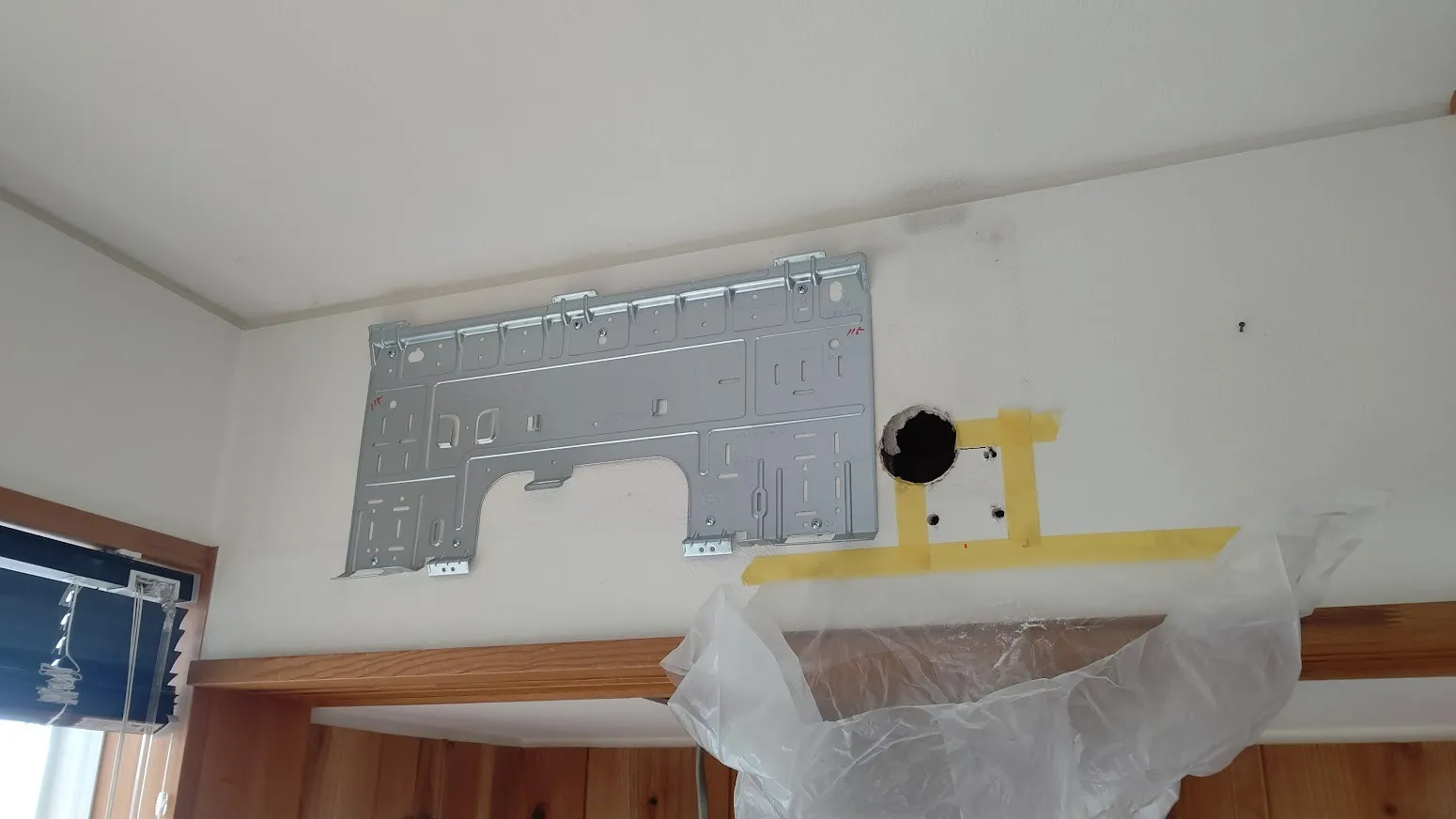

室内機を引っ掛けるための“掛け代”がないので、壁穴を拡大いたします！（画像一枚目：□の部分）

約50ｍｍ程下側に穴を拡大した事により、

天井部分での掛け代・吸気スペースを確保いたしました！(←ここ大事)

夏季に室内機から発生する、結露水排水の下り勾配も十分に確保出来ています！

点検口内は屋内なので、断熱処理にもしっかり施工しております！

前の工事屋さん、室内機を上に付けすぎなんですよ・・・

入替工事はすんなりと終わらない事が多いです（笑）



屋外側の配管は、ウッドデッキの下側に通っていましたのでそのまま再利用です！

ただし配管のジョイント部分はフレアを再加工しております！

※以前紹介した２段アングルの下側が、今回の紹介した室外機になります



３　隠蔽配管のエアコン取り付けお見積金額

①既設AC取り外し

￥5280

②AC買取

￥550

③100V機種取り付け基本工賃

￥11000

④点検口内作業

￥7700



領収金額￥23430(税込)



I様から『隠蔽配管の工事が出来る業者さんを探していました！』

と仰っていました♪点検口内からなのでまだ難易度の低い工事だったのですが、

良い施工事例が出来て良かったです♪

また別のお部屋のご依頼もお待ちしております
