大津市エアコン取り付け｜隠蔽配管を再利用・点検口内で配管延長（日立RAS-AJ2225S・大津マリー）

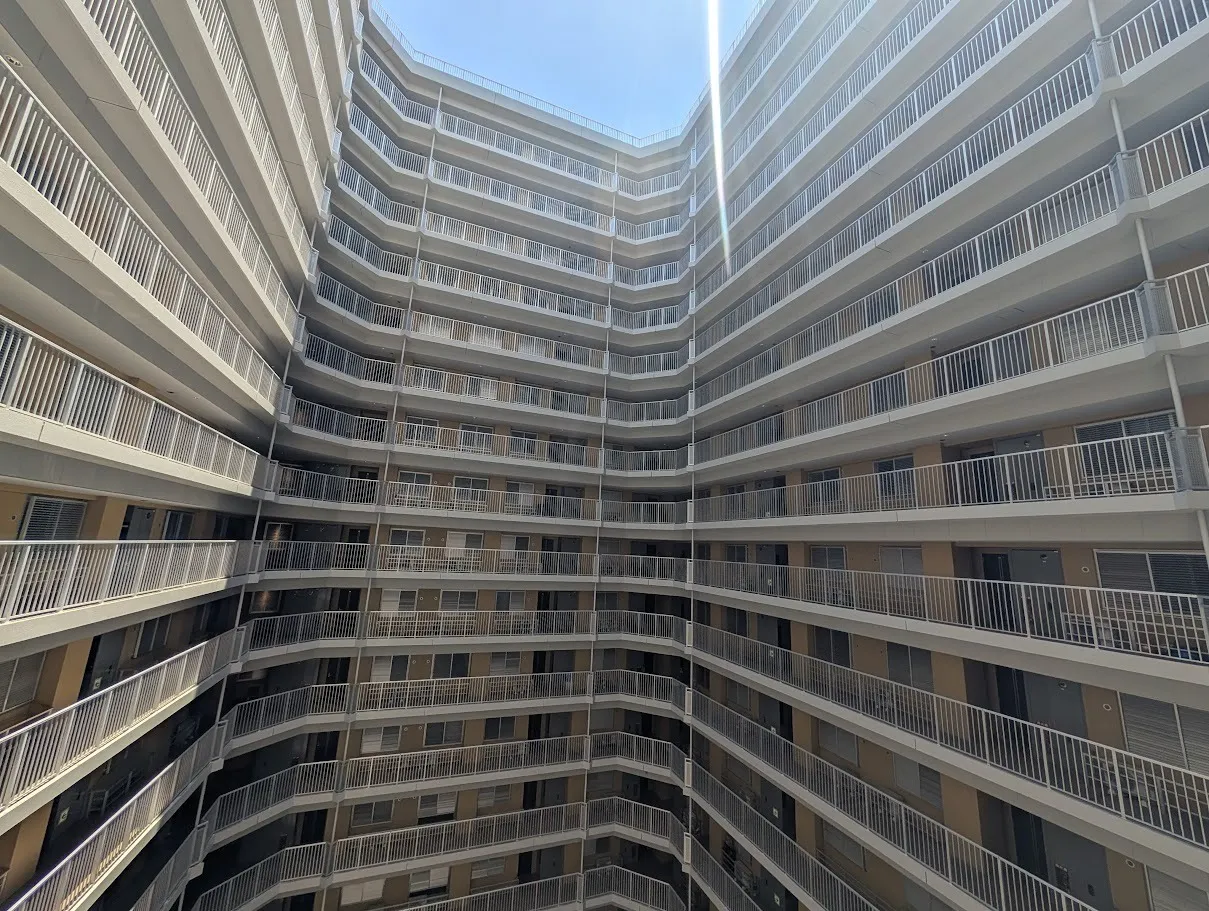

マンション内側（玄関側）は吹き抜けになっています
外側はベランダ側になり、丁度真ん中のお部屋は『一部隠蔽配管』になっているお部屋が多いようです
※お部屋によって間取りが違いますので、今回の事例は全てのお部屋に当てはまりません

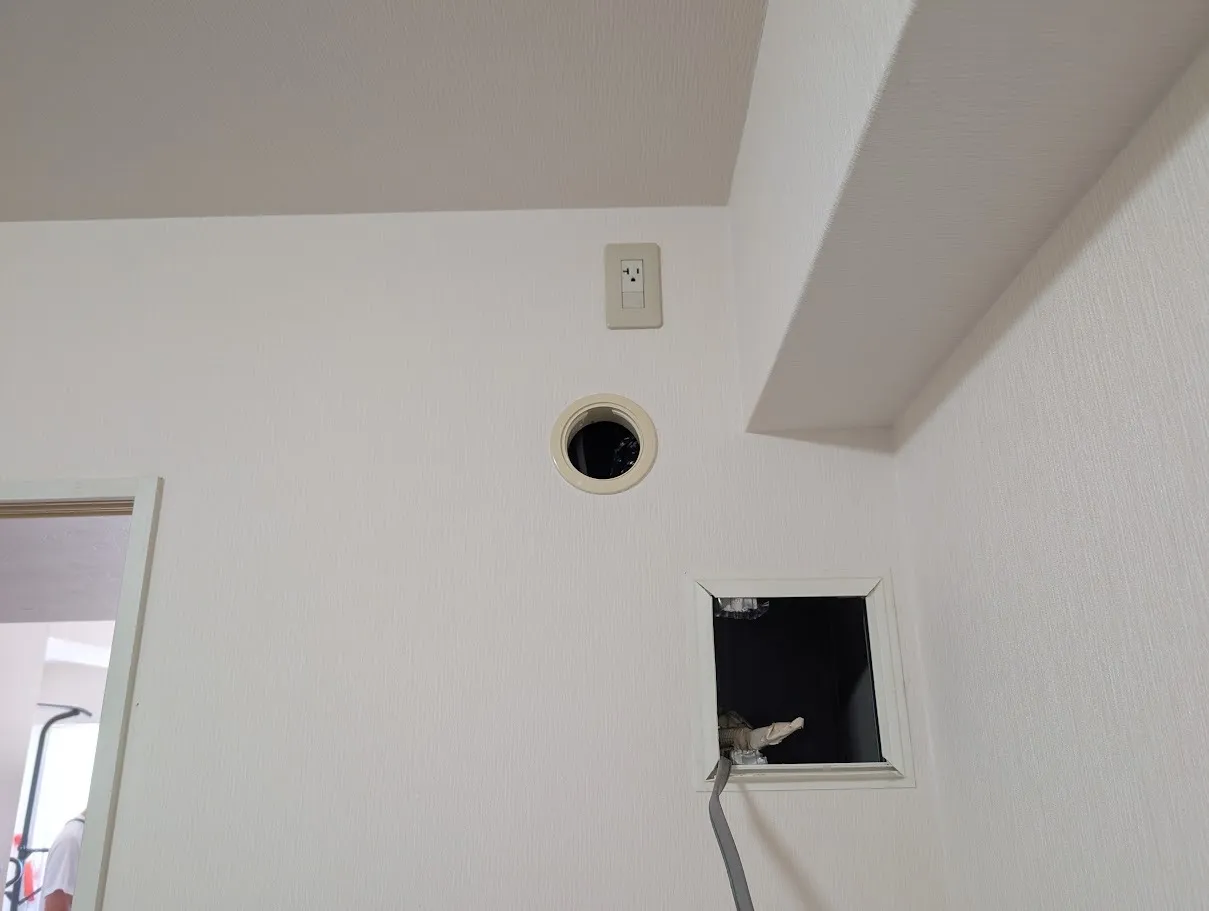

室内機取り付け個所の画像になります
〇の所から室内機の補助配管を通せますが、コンセントの位置と被りますね・・・
□の所が点検口ですが、とても狭いです！
初期設計の大切さを感じるレイアウトですね、
ちゃんと設計しろください（笑）

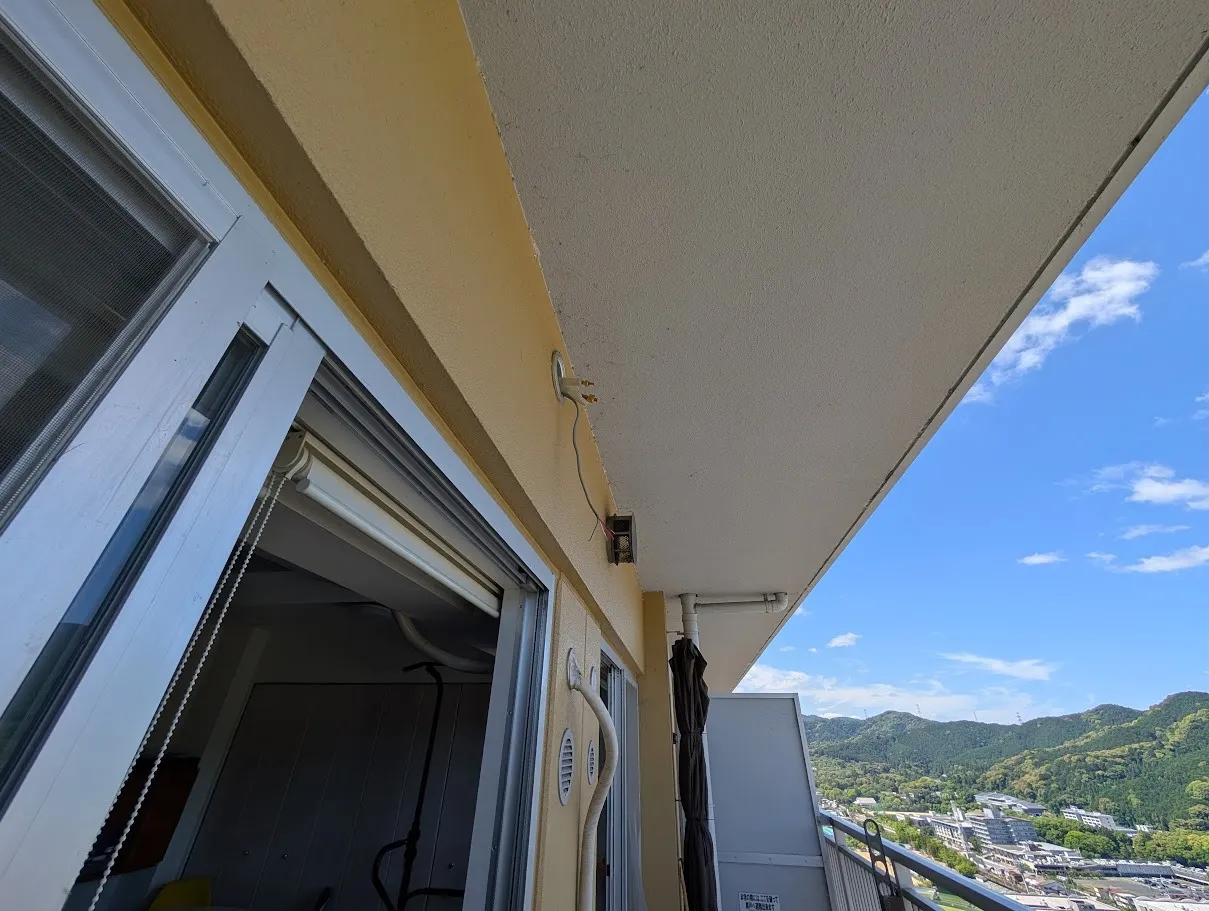

窓の上から配管と電線が少し見えます
そんなに短くしなくても・・・ってところで切断されています
エアコンは取り外す時でも、次の取り付けを考えた思いやりが大切ですよね

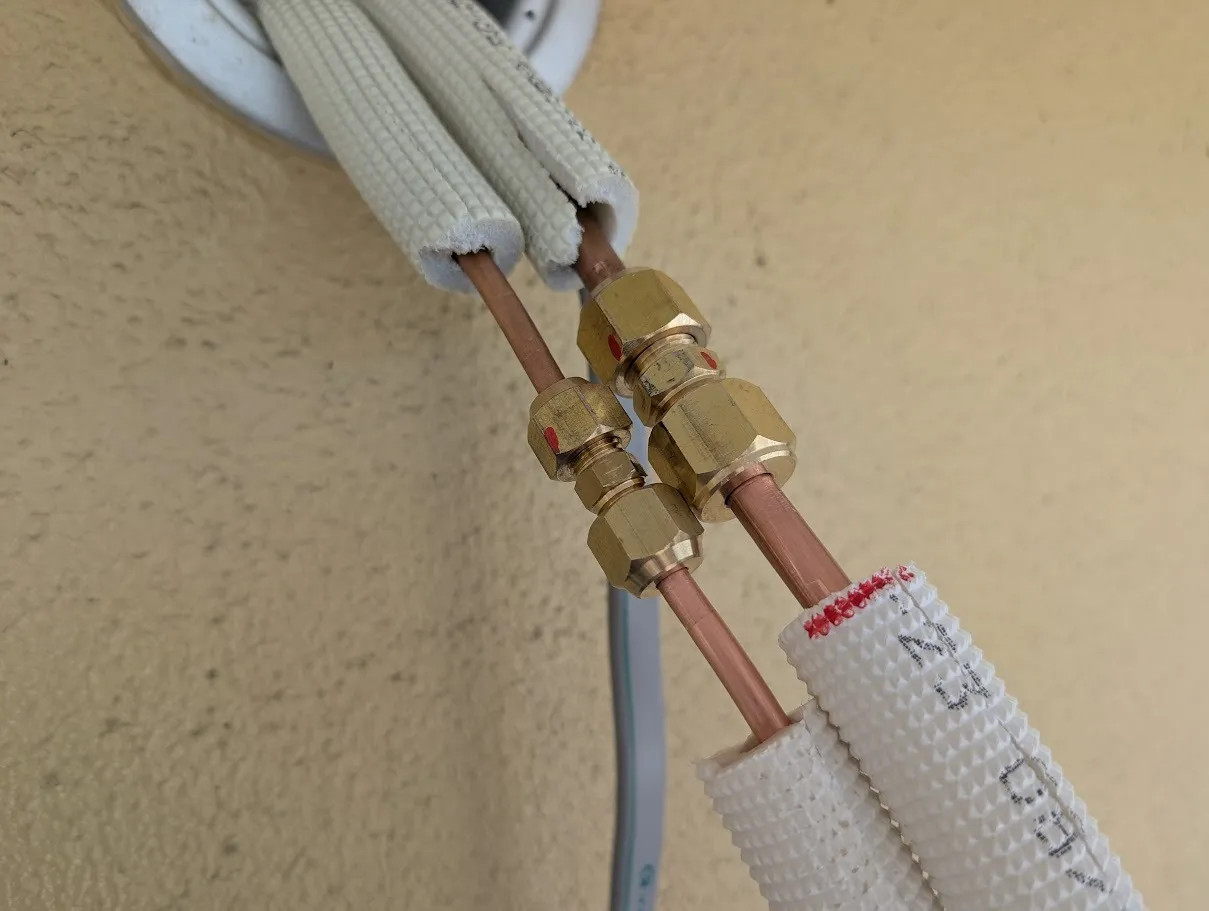

配管長が足らないので、画像のようにユニオン（ジョイント）で延長しております
このあと結露対策に断熱処理も必須作業です
テープ巻き仕上げなので、完成後には見えない部分です

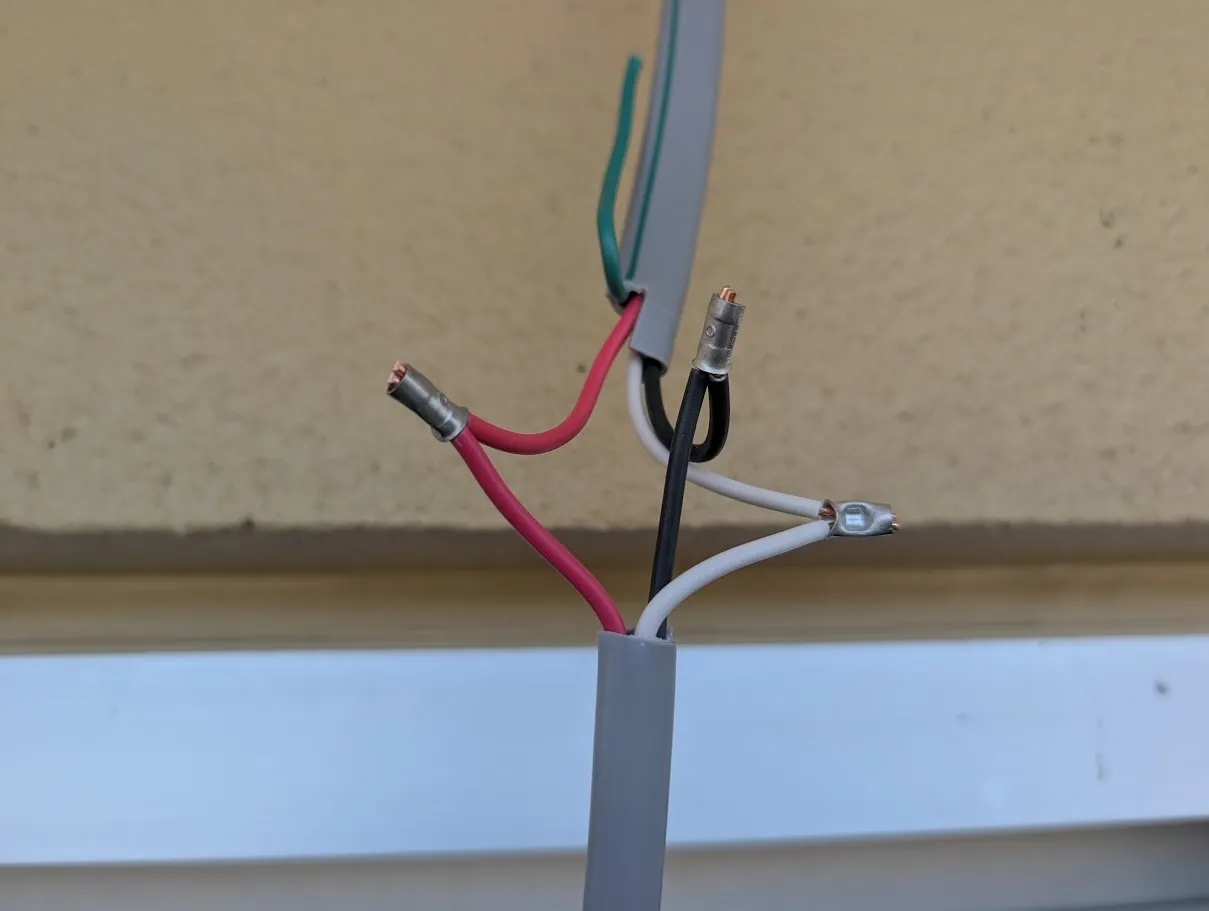

配線も長さが全然足らなかったので、配線延長の画像になります
電線は圧着スリーブ＆圧着ペンチで、電気工事的に漏電などの問題が起こらないように施工しております
最後は自己融着テープで絶縁もしております


点検口内での作業はかなり狭かったです
２分３分配管の繋込み・Fケーブルの延長・排水ドレンの断熱処理
全てを確実に行う必要があります

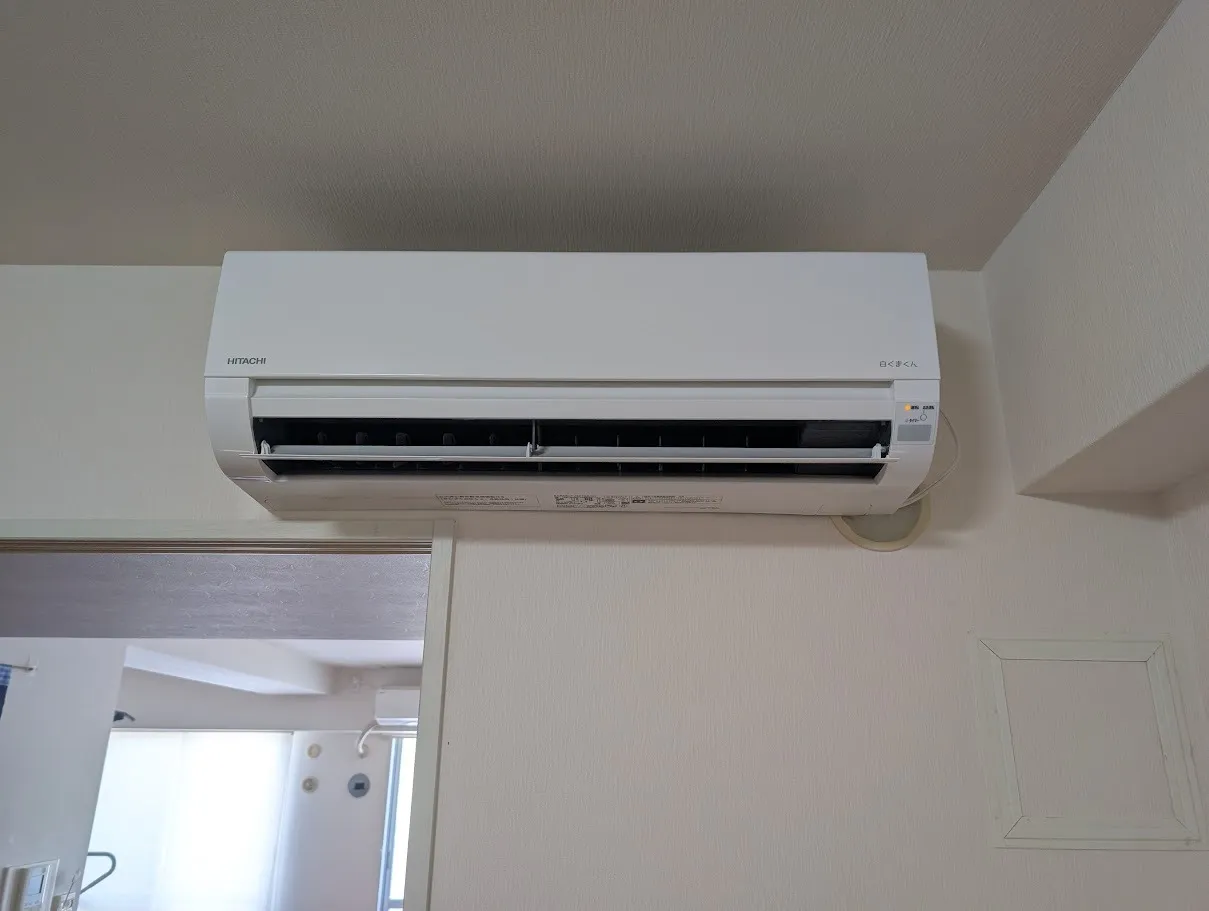

室内機の試運転開始です♪
コンセントの位置に被るので、室内機は少し左にオフセットしてあります！
配管穴の隙間はパテ処理です
点検口も閉まってしまえば苦労も全く分かりません

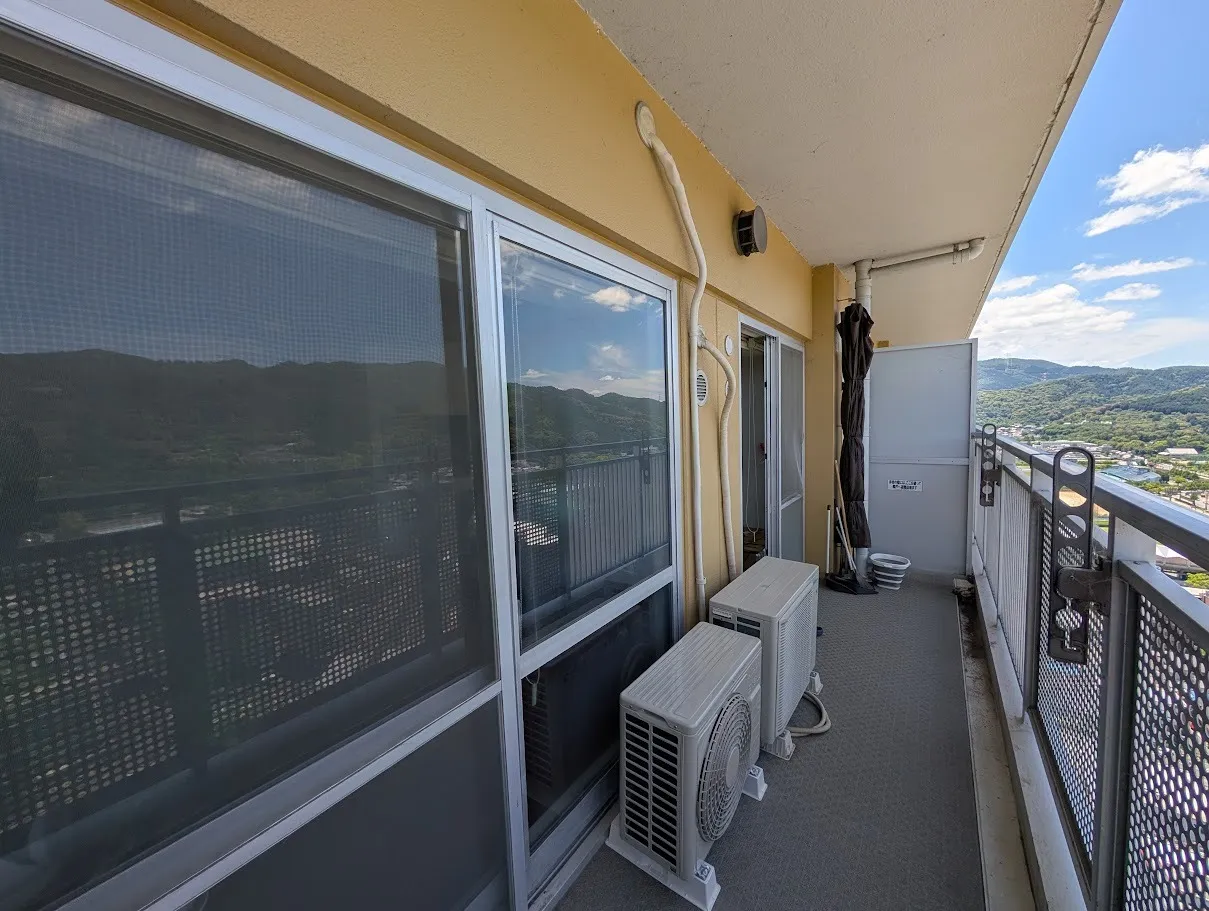

屋外配管＆配線は延長して綺麗にテープ巻き仕上げです☆彡
今回のような隠蔽配管での施工は、フィルター自動お掃除機能の無いシンプルなモデルをおすすめしております
